مپ لیست استاندارد و تخصصی ایسیو Sagem S2000-10 خودرو پژو ۴۰۵
در این بخش، لیست کامل و دقیق مپ‌های موجود در ایسیو Sagem S2000-10 که بر روی خودروی پژو ۴۰۵ با موتور XU7 نصب شده است، ارائه می‌شود این اطلاعات برای افرادی که به دنبال تuning حرفه‌ای، ریمپ یا عیب‌یابی این ایسیو هستند، بسیار کاربردی و ارزشمند است.
اگر به دنبال بهبود مصرف سوخت، توان موتور، یا رفع مشکلاتی مانند فعال‌سازی فن در دمای نامناسب هستید شناخت این مپ‌ها اولین گام اساسی است.
📊 لیست کامل جداول (مپ‌ها) و محورها

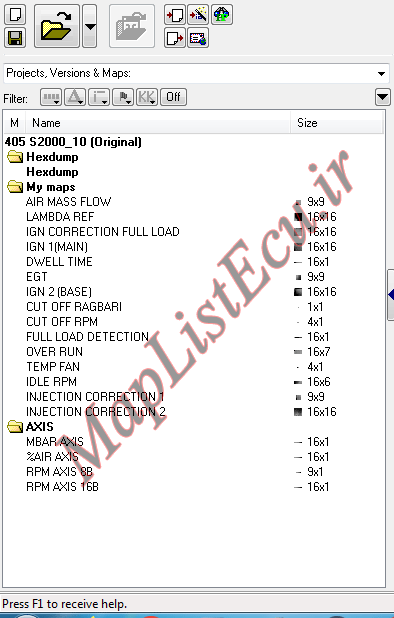

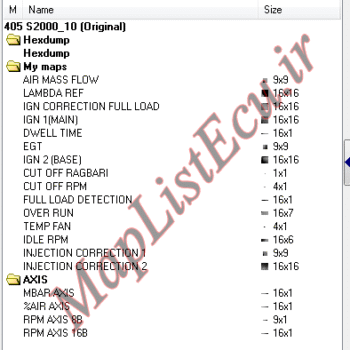

اطلاعات ارائه‌شده بر اساس تصویر موجود، شامل تمامی جداول قابل مشاهده در نرم‌افزار تیونینگ است.
🗺️ جداول اصلی (Main Maps)
| ردیف | نام مپ (Map Name) | سایز |
|---|---|---|
| ۱ | AIR MASS FLOW | ۹×۹ |
| ۲ | LAMBDA REF | ۱۶×۱۶ |
| ۳ | IGN CORRECTION FULL LOAD | ۱۶×۱۶ |
| ۴ | IGN 1 [MAIN] | ۱۶×۱۶ |
| ۵ | DWELL TIME | ۱۶×۱ |
| ۶ | EGT | ۹×۹ |
| ۷ | IGN 2 [BASE] | ۱۶×۱۶ |
| ۸ | CUT OFF RAGBARI | ۱×۱ |
| ۹ | CUT OFF RPM | ۴×۱ |
| ۱۰ | FULL LOAD DETECTION | ۱۶×۱ |
| ۱۱ | OVER RUN | ۱۶×۷ |
| ۱۲ | TEMP FAN | ۴×۱ |
| ۱۳ | IDLE RPM | ۱۶×۶ |
| ۱۴ | INJECTION CORRECTION 1 | ۹×۹ |
| ۱۵ | INJECTION CORRECTION 2 | ۱۶×۱۶ |
📈 محورها (Axes)
| ردیف | نام محور (Axis Name) | سایز |
|---|---|---|
| ۱ | MBAR AXIS | ۱۶×۱ |
| ۲ | %AIR AXIS | ۱۶×۱ |
| ۳ | RPM AXIS 8B | ۹×۱ |
| ۴ | RPM AXIS 16B | ۱۶×۱ |
🔧 توضیح تخصصی مپ‌های کلیدی
💨 AIR MASS FLOW (جریان جرمی هوا)
این مپ که در سایز ۹×۹ ارائه شده، یکی از حیاتی‌ترین جداول در ایسیو ساژم است. مقدار هوای ورودی به موتور را بر اساس دور موتور (RPM) و فشار منیفولد (MAP) محاسبه می‌کند. تغییر صحیح این مپ می‌تواند تأثیر مستقیم بر بهبود پاسخ دریچه گاز و کاهش مصرف سوخت در دورهای مختلف داشته باشد.
⛽ LAMBDA REF (ضریب لامبدا یا نسبت سوخت به هوا)
این مپ ۱۶×۱۶ که گاهی با نام “نقشه غنی‌سازی” نیز شناخته می‌شود، مقدار هدف AFR (نسبت هوا به سوخت) را در شرایط مختلف کاری موتور تعیین می‌کند. در خودروهایی مانند ۴۰۵، این مپ بر اساس دور موتور و بار موتور (که معمولاً بر حسب MBAR یا درصد هوا سنجیده می‌شود) مقدار تزریق سوخت را تنظیم می‌کند. تنظیم دقیق این مپ برای حفظ سلامت موتور و کاهش آلایندگی ضروری است.

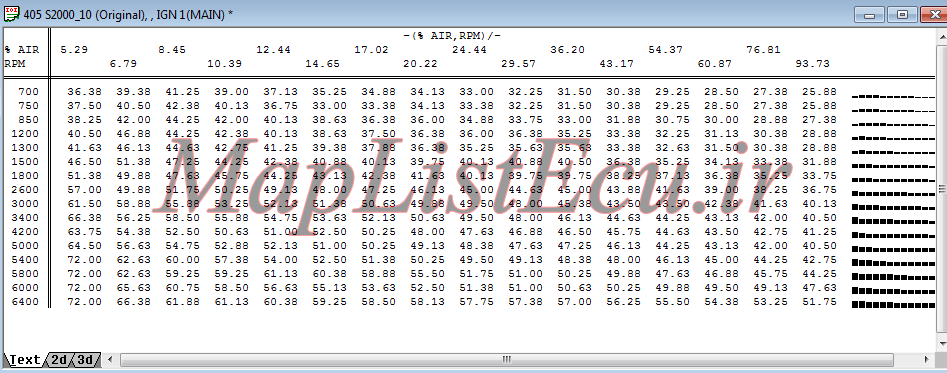

🔥 IGN 1 [MAIN] و IGN CORRECTION FULL LOAD (نقشه‌های احتراق)
دو مپ ۱۶×۱۶ مجزا برای زمان‌بندی جرقه وجود دارد:
-
IGN 1 [MAIN]: جدول اصلی جرقه که پایه و اساس زمان‌بندی را تعیین می‌کند.
-
IGN CORRECTION FULL LOAD: این جدول، تصحیحاتی را بر روی زمان جرقه اصلی در شرایط بار کامل (WOT) اعمال می‌کند تا از خودسوزی (Knocking) جلوگیری کرده و حداکثر توان را استخراج نماید.
🌡️ TEMP FAN (دمای فعال‌سازی فن)
یکی از مشکلات رایج در ۴۰۵ با ایسیو ساژم، عملکرد دیر هنگام فن موتور است. مپ TEMP FAN با سایز ۴×۱ تعیین می‌کند که در چه دمایی فن در دور کند یا تند شروع به کار کند. با تغییر این مپ، می‌توان دمای شروع به کار فن را کاهش داد و از گرم شدن بیش از حد موتور در ترافیک یا شرایط سخت جلوگیری کرد.
🚦 IDLE RPM (دور موتور در حالت درجا)
مپ IDLE RPM با سایز ۱۶×۶ به شما اجازه می‌دهد تا دور موتور را بر اساس دمای آب، وضعیت کولر (هواساز) و سایر بارهای الکتریکی تنظیم کنید. این قابلیت برای رفع نوسانات دور موتور و تنظیم یک آی‌دل (Idle) نرم و پایدار بسیار کارآمد است.
🎯 مزایای استفاده از این نقشه برای تیونینگ حرفه‌ای
-
بهبود شتاب و توان خودرو: با اصلاح مپ‌های احتراق و سوخت‌رسانی.
-
کاهش مصرف سوخت (بهینه‌سازی): به ویژه با تنظیم دقیق AIR MASS FLOW و LAMBDA REF در دورهای پایین و بار کم.
-
رفع عیوب کارخانه‌ای: مانند دیر روشن شدن فن که به آن اشاره شد.
-
سازگاری با تغییرات فیزیکی: در صورت نصب دورسنج (تیونینگ دستی) یا تغییرات در سیستم اگزوز، این مپ‌ها امکان تصحیح پارامترها را فراهم می‌کنند.
🔍 اطلاعات فنی تکمیلی ایسیو SAGEM S2000-10
-
نام ایسیو: Sagem S2000-10
-
موتور: XU7 (1.8 لیتری)
-
خودروهای دارای این ایسیو: پژو ۴۰۵، پارس، سمند (مدل‌های سال ۱۳۸۲ تا ۱۳۸۳)
-
نوع حافظه: فلش ۴۸ پایه (مدل
AM29F200BB) برای دامپ اصلی و EEPROM (مدل۹۵۰۸۰) برای تنظیمات
📝 نکته مهم برای برنامه‌ریزی
قبل از هرگونه تغییر در این مپ‌ها، حتماً از فایل دامپ (Dump) اورجینال خود یک بک‌آپ کامل تهیه کنید. همچنین، برای برنامه‌ریزی این ایسیو می‌توان از روش‌های مختلفی مانند پورت OBD، JTAG و یا آداپتور مخصوص ۴۸ پایه استفاده کرد. تغییرات نادرست در مپ‌های حیاتی مانند IGN 1 یا LAMBDA REF می‌تواند به موتور آسیب برساند، بنابراین توصیه می‌شود این کار توسط افراد متخصص انجام شود.
- برای استفاده از این مپ لیست / داموس کافیست نرم‌افزار وینولز را باز کنید، فایل دامپ را لود کنید و مپ لیست را Drag & Drop نمایید. جداول به صورت خودکار شناسایی خواهند شد.
- قبل از فلش کردن فایل، حتماً چکسام (Checksum) بگیرید و از فایل اصلی بک‌آپ کامل تهیه کنید.
- شماره کالیبراسیون (Calibration Number) ایسیو خود را دقیقاً با فایل خریداری شده تطبیق دهید. مسئولیت استفاده و اعمال تغییرات بر عهده کاربر می‌باشد.
- تمام فایل‌ها کاملاً سالم، تست‌شده و بدون خطا هستند. با این حال سایت Maplistecu هیچ مسئولیتی در قبال نتیجه نهایی ریمپ و آسیب احتمالی به ایسیو ندارد.
